Heidenhain-Maschinendaten auslesen
Smart Factory liest Heidenhain-Steuerungen über die Schnittstelle HEIDENHAIN DNC (Software-Option 18) aus. Du siehst live, welches Programm läuft, in welcher Betriebsart die Maschine steht und wann sie stillsteht, für jede Maschine in deiner Halle.
Welche Heidenhain-Steuerungen?
| Steuerung | Anbindung |
|---|---|
| TNC7, TNC 640, TNC 620, TNC 320 | Option 18 (HEIDENHAIN DNC) |
| iTNC 530 | Option 18, oder LSV2 ohne Option 18 |
| TNC 426, TNC 430 | Frag unseren Support. |
TNC 640 und TNC7 mit neuerer Software lassen nur gesicherte Verbindungen zu. Diese Verbindung richtet unser Support gemeinsam mit dir ein.
Welche Daten Smart Factory ausliest
- Programmstatus: bereit, läuft, gestoppt, beendet oder unterbrochen.
- Betriebsart: Manueller Betrieb, Positionieren mit Handeingabe, Programmlauf Einzelsatz, Programmlauf Satzfolge oder Handrad.
- Das gewählte und das aktive Programm mit Ordner, und die aktuelle Satznummer.
- Die Overrides für Vorschub, Spindel und Eilgang.
- Die erste anstehende Fehlermeldung mit Nummer, Klasse und Text.
- Steuerungstyp, NC-Software- und PLC-Software-Nummer.
- Über LSV2 zusätzlich das aktuelle Werkzeug mit Nummer, Länge und Radius.
Der Connector fragt den Status jede Sekunde ab. Für die Stückzahl zählt Smart Factory jeden Programmlauf, der bis zum Programmende läuft.
NC-Programme

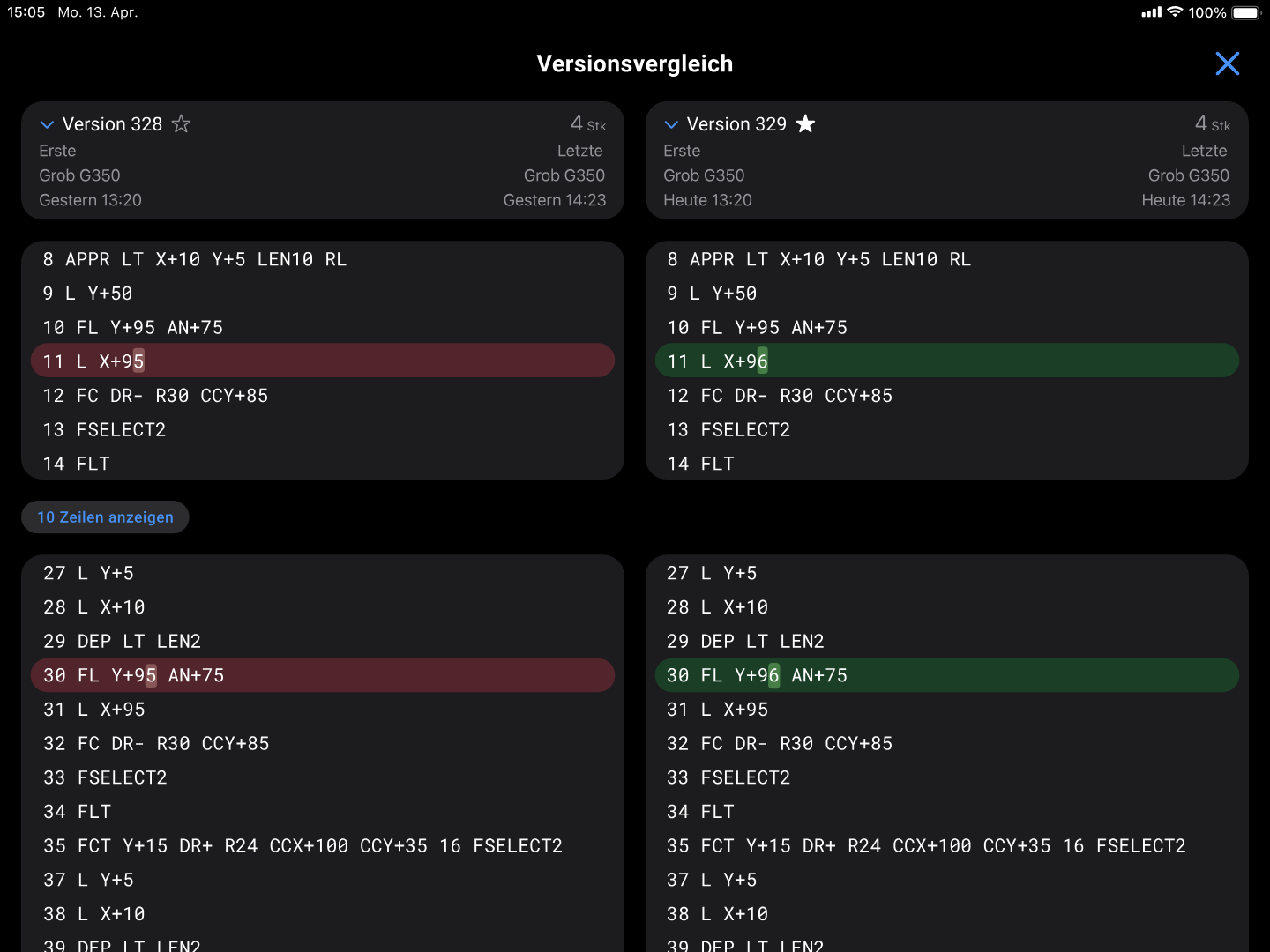

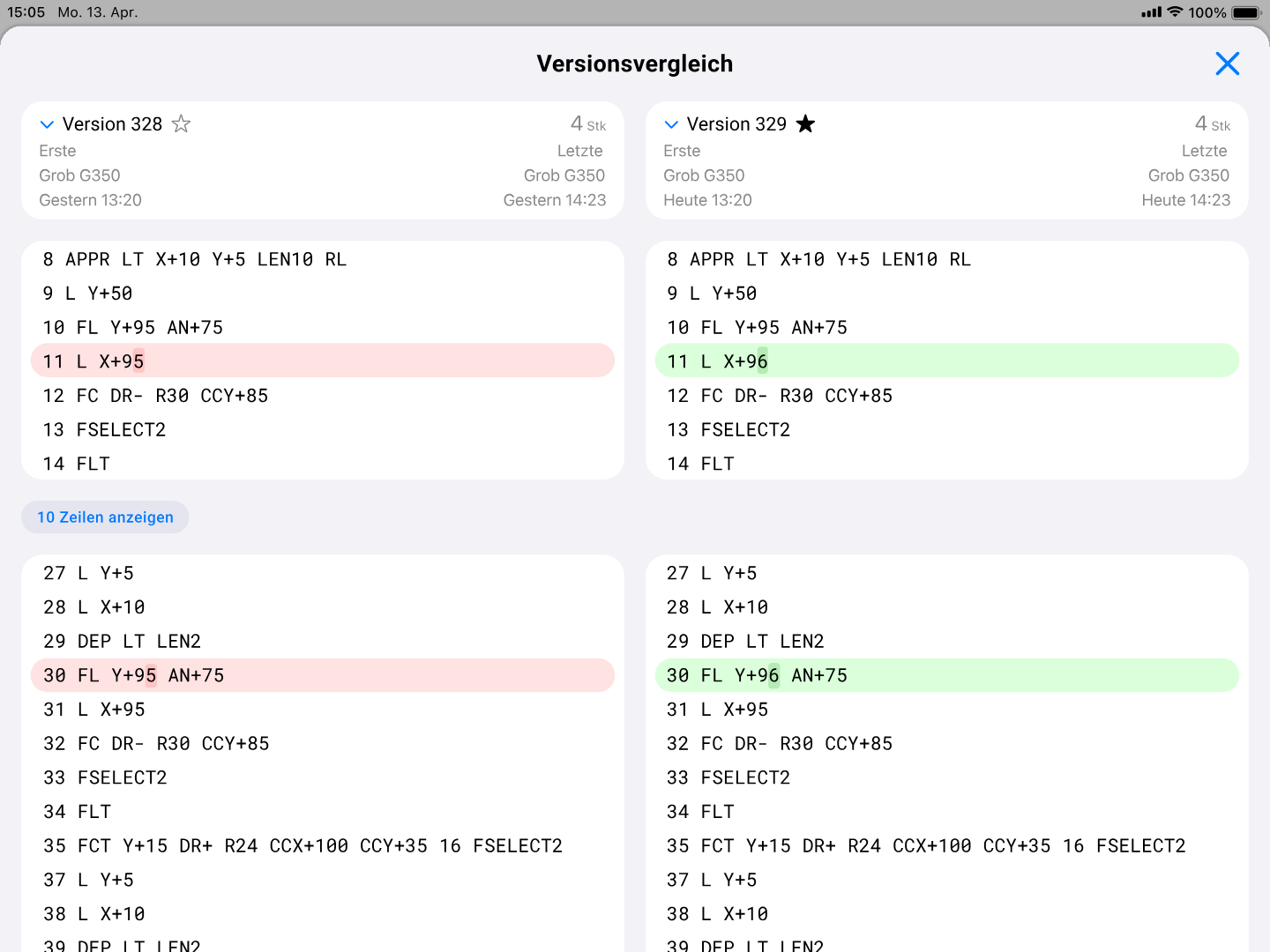

Smart Factory speichert eine Kopie des laufenden Programms aus der Steuerung. So siehst du, welche Version auf welcher Maschine lief. Ab dem Paket Premium vergleichst du zwei Versionen miteinander (NC-Versionsverwaltung). Umgekehrt sendest du NC-Programme aus Smart Factory an die Steuerung. Sie landen dort im Ordner TNC:\Smart Factory.
Was du an der Steuerung brauchst
- Die Software-Option 18 (HEIDENHAIN DNC) ist freigeschaltet.
- Der externe Zugriff ist eingeschaltet, und der Connector-PC ist als Rechner zugelassen.
- Steuerung und Connector-PC haben feste IP-Adressen.
- Der Connector-PC erreicht die Steuerung über TCP-Port 19000 und 19003, und die Firewall der Steuerung erlaubt DNC.
- Ein Windows-PC im Netzwerk, der immer eingeschaltet ist, für den kostenlosen Connector.
Häufige Fragen
Was ist die Heidenhain-Option 18?
Option 18 ist die Software-Option HEIDENHAIN DNC. Sie erlaubt einem PC im Netzwerk, Daten aus der Steuerung zu lesen und Programme zu übertragen. Smart Factory nutzt diese Schnittstelle.
Geht es auch ohne Option 18?
Bei der iTNC 530 liest Smart Factory die Daten auch über LSV2 aus. Wir nutzen LSV2 nur, wenn Option 18 nicht verfügbar ist, weil es sich mit Roboterzellen oder Software zur Werkzeugverwaltung stören kann.
Wie oft aktualisiert sich der Status?
Der Connector fragt den Status jeder Heidenhain-Steuerung jede Sekunde ab. Bricht die Verbindung ab, versucht er es nach 60 Sekunden erneut.
Kann ich NC-Programme an die Maschine senden?
Ja. Smart Factory sendet NC-Programme über Option 18 oder LSV2 an die Steuerung, in den Ordner TNC:\Smart Factory. Fehlt der Ordner, legt Smart Factory ihn an.
Sieh deine Maschinen live
Der Connector und die Apps sind kostenlos. Du zahlst ab 29 € pro Maschine und Monat.
