Maschinendatenerfassung für CNC-Maschinen
Smart Factory liest die Daten direkt aus der CNC-Steuerung: Status, Laufzeit, Stillstand, Stückzahl und OEE jeder Maschine. Du siehst sie in Echtzeit auf Handy, Tablet, PC und Smart-TV, ohne dass jemand Listen führt.
Was ist Maschinendatenerfassung?
Maschinendatenerfassung (MDE) heißt: Die Maschine meldet selbst, was sie tut. Statt Strichlisten und Schätzungen bekommst du gemessene Zeiten pro Maschine und pro Auftrag. So siehst du, wo Zeit verloren geht, und verbesserst Rüstzeiten, Stillstand und Auslastung auf Basis von Fakten.

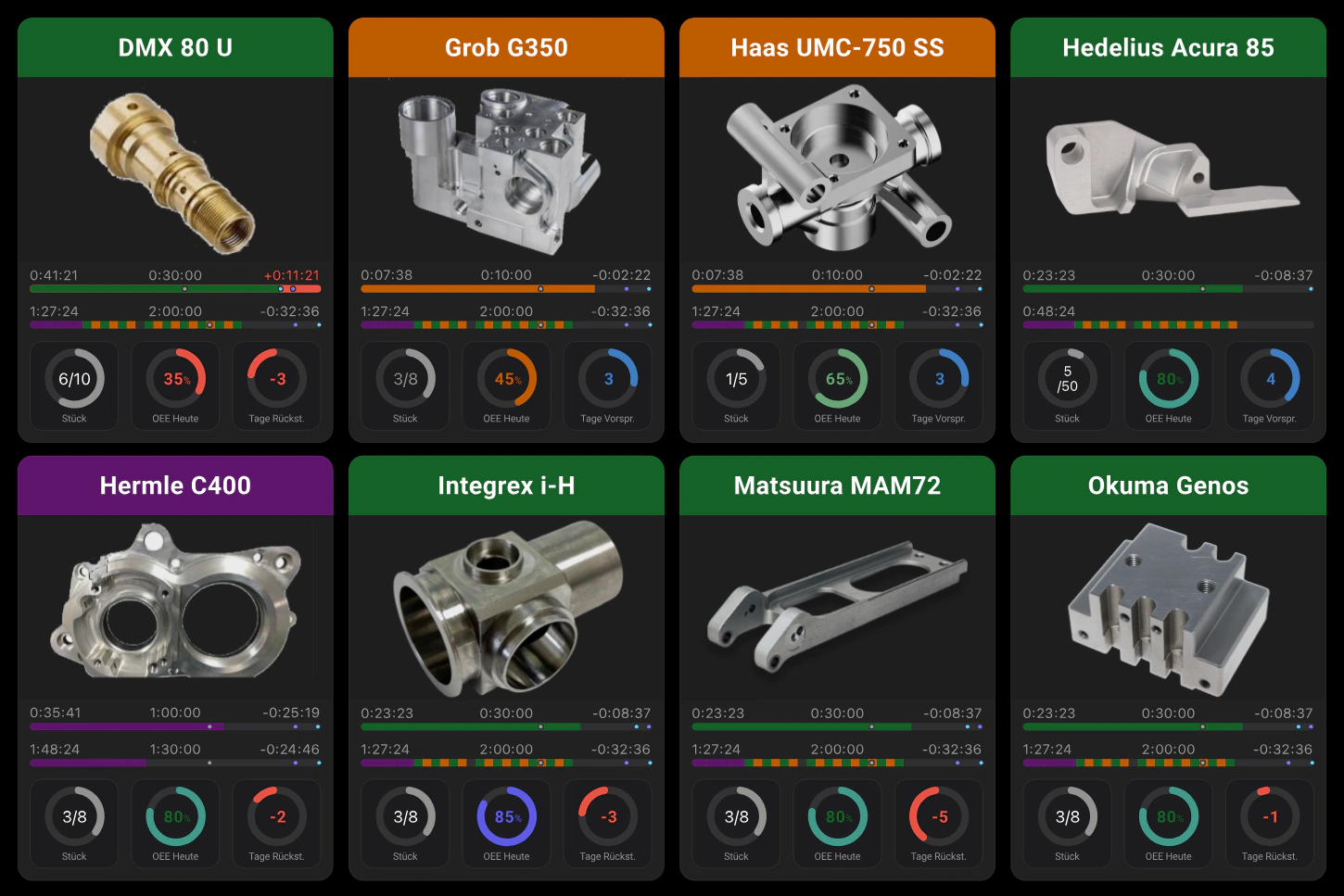

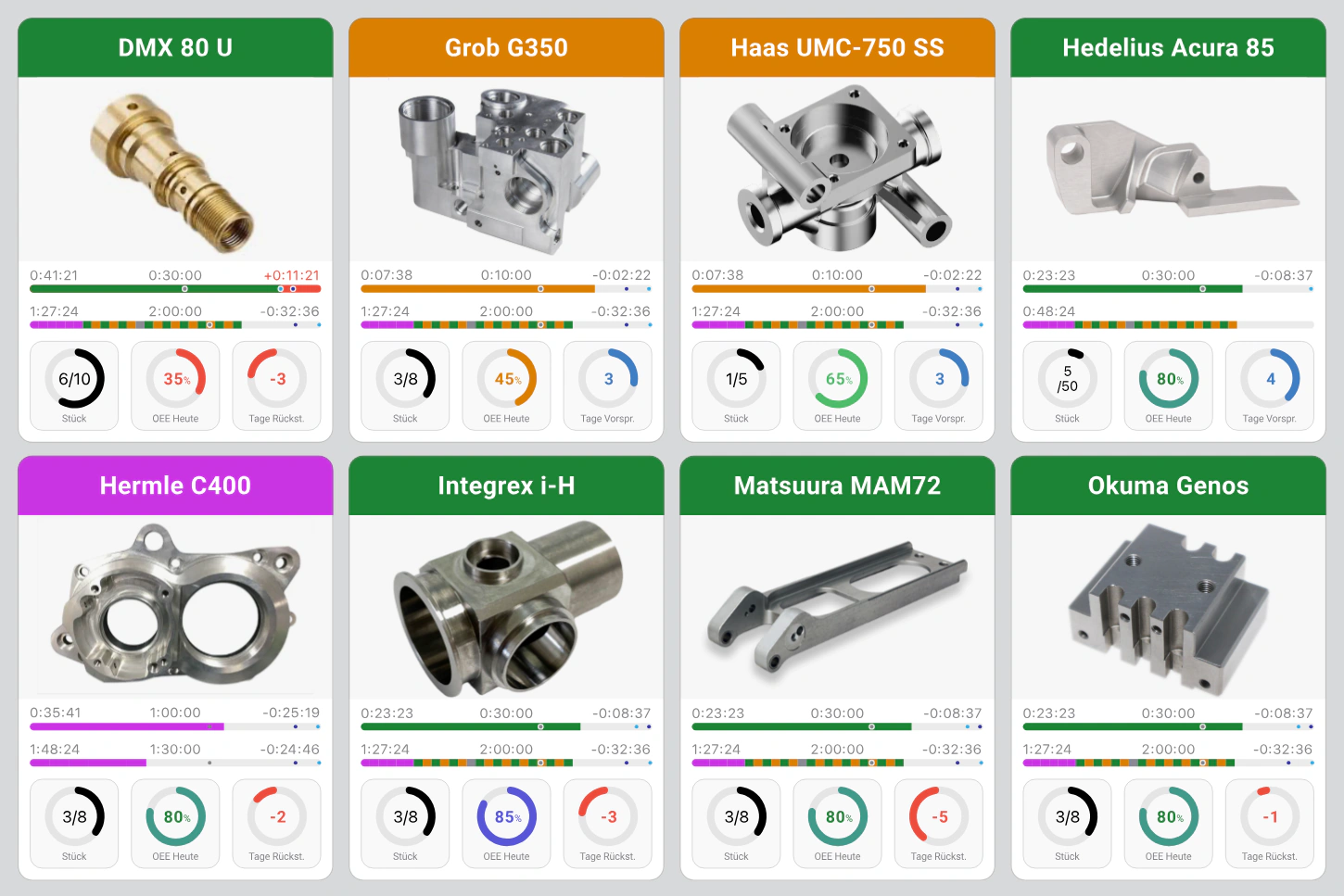

Was du in der App siehst
- Den Status jeder Maschine in vier Farben: Aktiv (grün), Wechsel (orange), Rüsten (magenta) und Nicht Produktiv (grau).
- Laufzeit, Stillstand, Rüst- und Wechselzeiten pro Maschine und Auftrag.
- Stückzahlen und Zykluszeiten im Vergleich zur Kalkulation.
- OEE und Auslastung jeder Maschine, mit den Verlusten durch Rüsten und Wechsel.
- Zeitlinien, die zeigen, wann eine Maschine lief und wann sie stand.
- Einen Wochenbericht per E-Mail.
So funktioniert die Anbindung
1. Connector installieren
Der kostenlose Connector läuft auf einem Windows-PC oder Server in deinem Netzwerk, der immer eingeschaltet ist. Ein Connector liest alle Maschinen. Er baut nur ausgehende HTTPS-Verbindungen über Port 443 auf, du musst also keine Ports von außen öffnen.
2. Steuerungen verbinden
Der Connector spricht jede Steuerung über ihre eigene Schnittstelle an: HEIDENHAIN DNC (Option 18) bei Heidenhain, FOCAS2 über Ethernet bei Fanuc, OPC UA bei Siemens Sinumerik und MTConnect bei Haas und Mazak. Sensoren an der Maschine brauchst du dafür nicht.
3. Daten ansehen
Sobald der Connector eine Maschine erreicht, erscheint sie in der App. Maschinen verschiedener Hersteller und Baujahre stehen nebeneinander in einer Übersicht.
Unterstützte Steuerungen
| Steuerung | Schnittstelle |
|---|---|
| Heidenhain TNC7, TNC 640, TNC 620, TNC 320, iTNC 530 | HEIDENHAIN DNC (Option 18), bei der iTNC 530 auch LSV2 |
| Fanuc Serien 0i, 16i, 18i, 21i, 30i, 31i, 32i | FOCAS2 über Ethernet |
| Siemens SINUMERIK 840D sl, 828D, ONE | OPC UA über SINUMERIK Operate |
| Haas mit NGC-Steuerung | MTConnect, in der Steuerung eingebaut |
| Mazak Mazatrol mit Windows (Matrix, Smooth) | MTConnect-Adapter von Mazak |
Was es kostet
Smart Factory kostet ab 29 € pro Maschine und Monat im Paket Advanced. Premium kostet 59 €, Ultimate 129 €, jeweils pro Maschine und Monat. Jedes Paket hat unbegrenzt viele Benutzer und unbegrenzten Speicherplatz. Die Apps und der Connector sind kostenlos. Alle Pakete vergleichen
Häufige Fragen
Brauche ich zusätzliche Hardware an der Maschine?
Nein. Der Connector liest die Daten über das Netzwerk direkt aus der Steuerung. Du brauchst nur einen Windows-PC oder Server im Netzwerk, der immer eingeschaltet ist.
Muss ich meine Firewall nach außen öffnen?
Nein. Der Connector baut nur ausgehende HTTPS-Verbindungen über Port 443 auf. Im Hallennetz muss der Connector-PC die Steuerungen erreichen, zum Beispiel über Port 19000 bei Heidenhain, 8193 bei Fanuc und 4840 bei Siemens.
Was ist der Unterschied zwischen MDE und BDE?
Bei der Maschinendatenerfassung (MDE) meldet die Maschine ihre Daten selbst. Bei der Betriebsdatenerfassung (BDE) erfassen Mitarbeiter Aufträge, Zeiten und Gründe. Smart Factory erfasst die Maschinendaten automatisch aus der Steuerung.
Kann ich Maschinen verschiedener Hersteller in einer Übersicht sehen?
Ja. Alle Maschinen erscheinen nebeneinander in einer App und auf einem Bildschirm in der Halle, egal welche Steuerung sie haben.
Sieh deine Maschinen live
Der Connector und die Apps sind kostenlos. Du zahlst ab 29 € pro Maschine und Monat.
