Heidenhain-besturing uitlezen

Smart Factory leest Heidenhain-besturingen uit via de interface HEIDENHAIN DNC (software-optie 18). Je ziet live welk programma loopt, in welke werkstand de machine staat en wanneer ze stilstaat, voor elke machine in je werkplaats.

Start nu Bekijk prijzen

Welke Heidenhain-besturingen?

Besturing	Koppeling
TNC7, TNC 640, TNC 620, TNC 320	Optie 18 (HEIDENHAIN DNC)
iTNC 530	Optie 18, of LSV2 zonder optie 18
TNC 426, TNC 430	Vraag het onze support.

TNC 640 en TNC7 met nieuwere software staan alleen beveiligde verbindingen toe. Die verbinding richt onze support samen met jou in.

Welke data Smart Factory uitleest

Programmastatus: gereed, loopt, gestopt, beëindigd of onderbroken.
Werkstand: handbediening, positioneren met handinvoer, programma-afloop regel voor regel, programma-afloop automatisch of handwiel.
Het gekozen en het actieve programma met map, en het huidige regelnummer.
De override voor voeding, spil en ijlgang.
De eerste actieve foutmelding met nummer, klasse en tekst.
Besturingstype, NC-softwarenummer en PLC-softwarenummer.
Via LSV2 ook het actuele gereedschap met nummer, lengte en radius.

De connector vraagt de status elke seconde op. Voor de aantallen telt Smart Factory elke programma-afloop die tot het programma-einde loopt.

NC-programma’s

Smart Factory bewaart een kopie van het lopende programma uit de besturing. Zo zie je welke versie op welke machine liep. Vanaf het pakket Premium vergelijk je twee versies met elkaar (versiebeheer NC-programma’s). Andersom stuur je NC-programma’s vanuit Smart Factory naar de besturing. Ze komen daar in de map TNC:\Smart Factory.

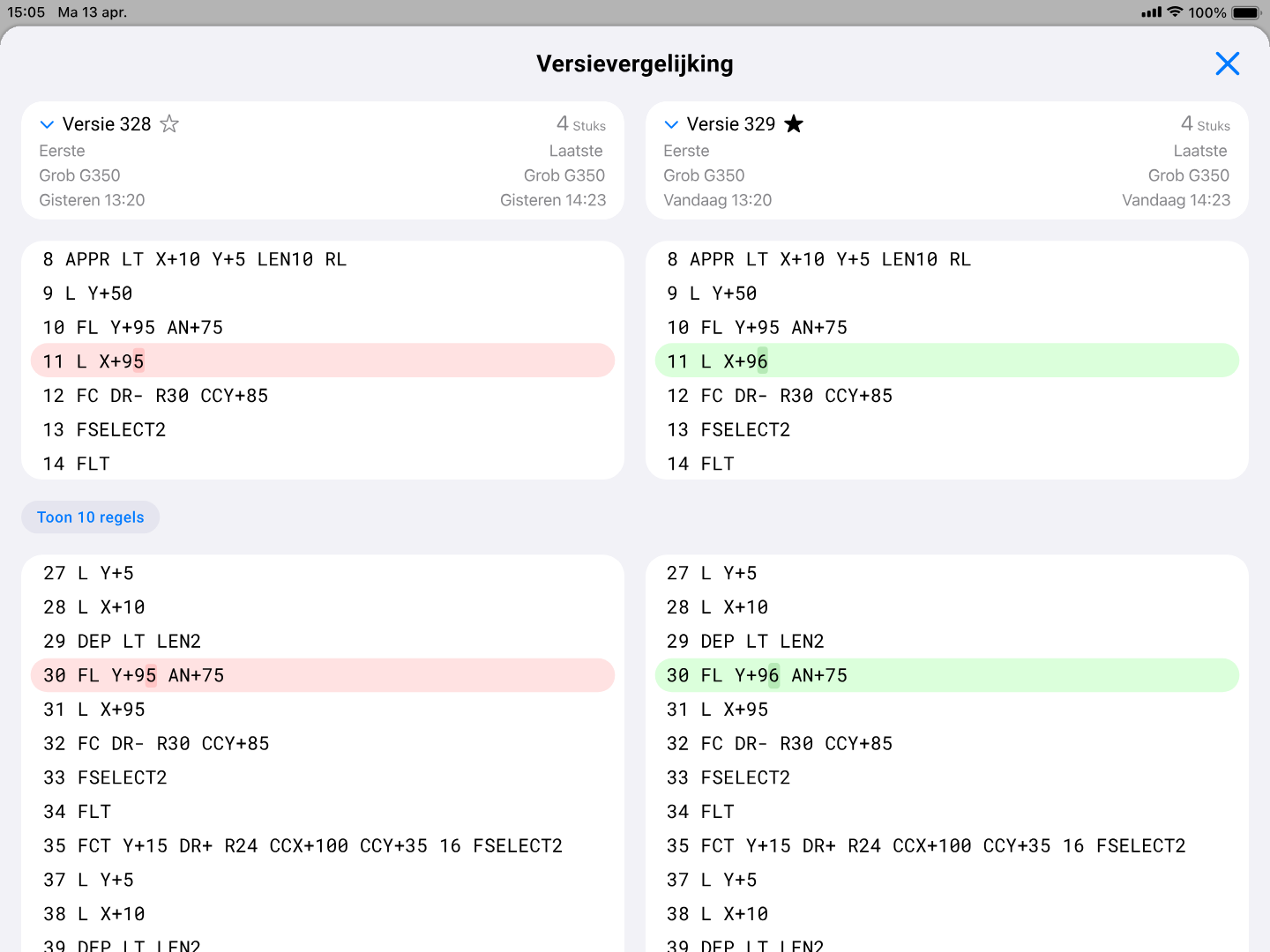

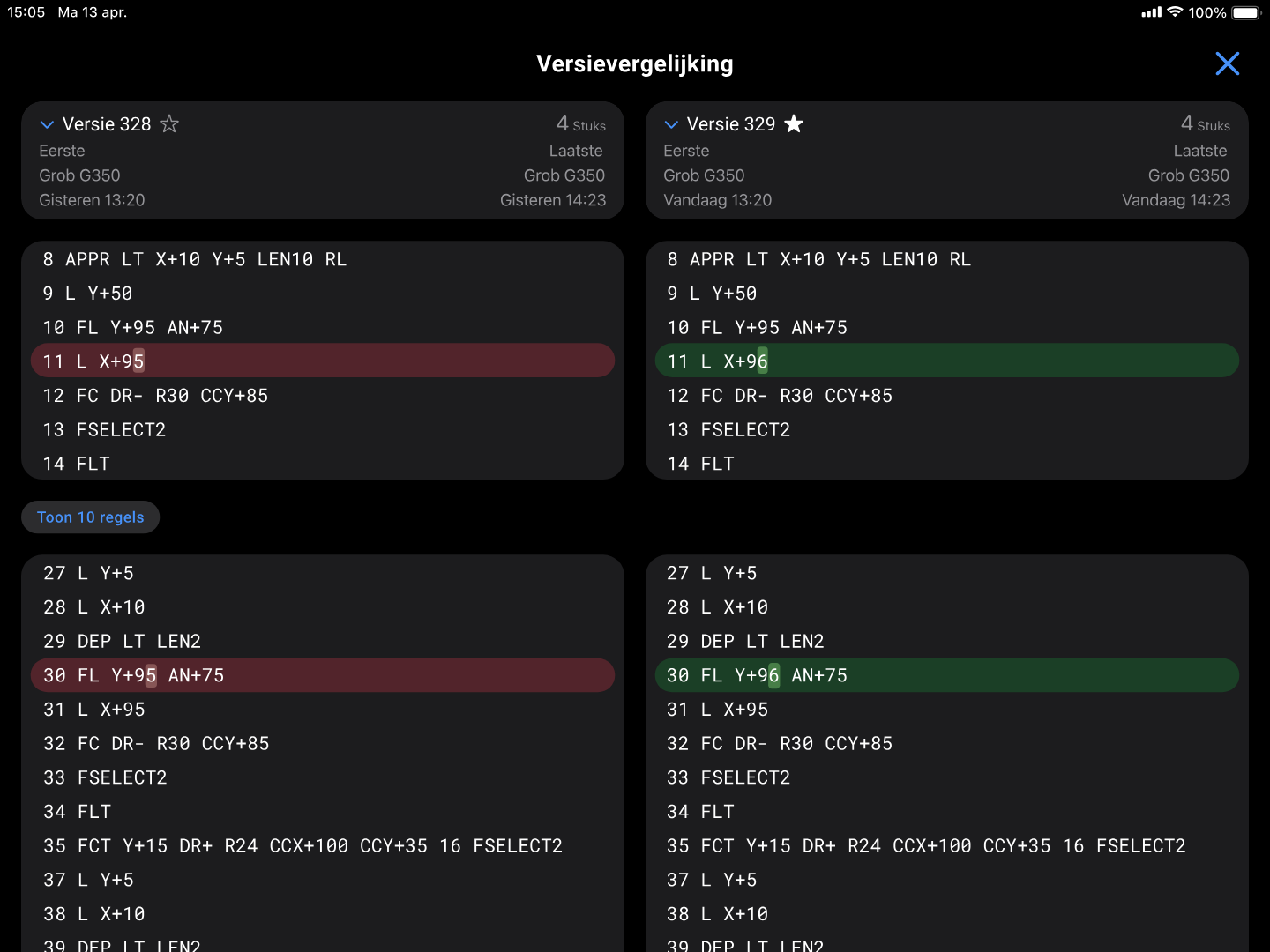

NC-versievergelijking in Smart Factory: twee versies van een Heidenhain-programma naast elkaar — NC-versies vergelijken: Smart Factory laat zien wat er tussen twee programmaversies veranderd is.

Wat je op de besturing nodig hebt

Software-optie 18 (HEIDENHAIN DNC) is vrijgeschakeld.
Externe toegang staat aan en de connector-pc is als computer toegestaan.
Besturing en connector-pc hebben vaste IP-adressen.
De connector-pc bereikt de besturing via TCP-poort 19000 en 19003, en de firewall van de besturing staat DNC toe.
Een Windows-pc in het netwerk die altijd aan staat, voor de gratis connector.

Veelgestelde vragen

Wat is Heidenhain optie 18?

Optie 18 is de software-optie HEIDENHAIN DNC. Daarmee kan een pc in het netwerk data uit de besturing lezen en programma’s overzetten. Smart Factory gebruikt deze interface.

Kan het ook zonder optie 18?

Bij de iTNC 530 leest Smart Factory de data ook uit via LSV2. We gebruiken LSV2 alleen als optie 18 niet beschikbaar is, omdat het kan botsen met robotcellen of software voor gereedschapsbeheer.

Hoe vaak wordt de status bijgewerkt?

De connector vraagt de status van elke Heidenhain-besturing elke seconde op. Valt de verbinding weg, dan probeert hij het na 60 seconden opnieuw.

Kan ik NC-programma’s naar de machine sturen?

Ja. Smart Factory stuurt NC-programma’s via optie 18 of LSV2 naar de besturing, in de map TNC:\Smart Factory. Bestaat die map nog niet, dan maakt Smart Factory hem aan.

Zie je machines live

De connector en de apps zijn gratis. Je betaalt vanaf € 29 per machine per maand.

Start nu Zo werkt het
