Siemens Sinumerik uitlezen

Smart Factory leest Siemens-besturing­en uit via de OPC UA-server van SINUMERIK Operate. Je ziet live of de machine in automatisch bedrijf loopt, welk programma actief is en hoeveel werkstukken klaar zijn.

Start nuBekijk prijzen

Welke Sinumerik-besturing­en?

  • SINUMERIK 840D sl met SINUMERIK Operate.
  • SINUMERIK 828D met SINUMERIK Operate.
  • SINUMERIK ONE.

Besturingen zonder SINUMERIK Operate zijn op deze manier niet te koppelen.

Welke data Smart Factory uitleest

  • De werkstand: JOG, MDA of AUTO.
  • De programmastatus.
  • Naam en pad van het lopende programma.
  • De werkstukteller. Daarvoor moet machinegegeven MD27880 actief zijn.
  • Een kopie van het lopende hoofdprogramma (.MPF).

Smart Factory leest kanaal 1 van de besturing en toont de machine als Actief als ze in automatisch bedrijf loopt.

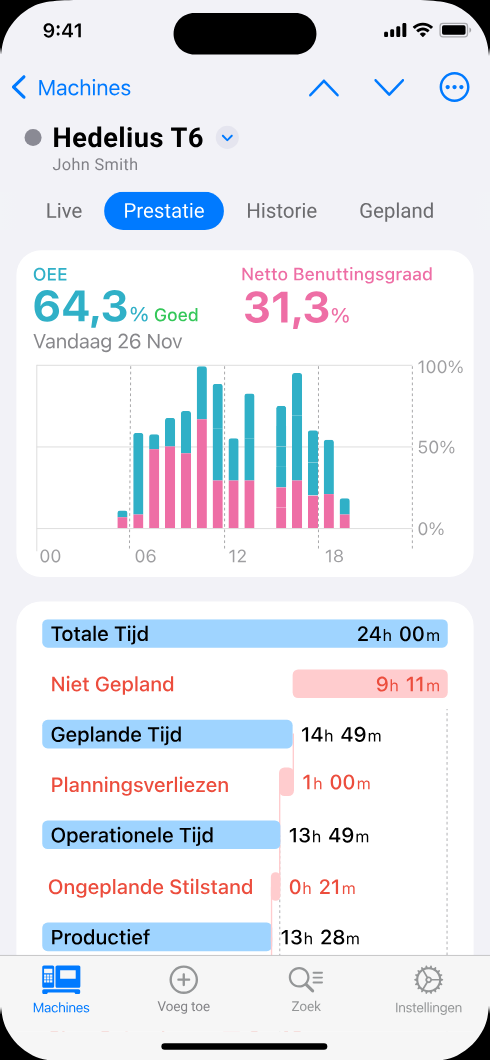

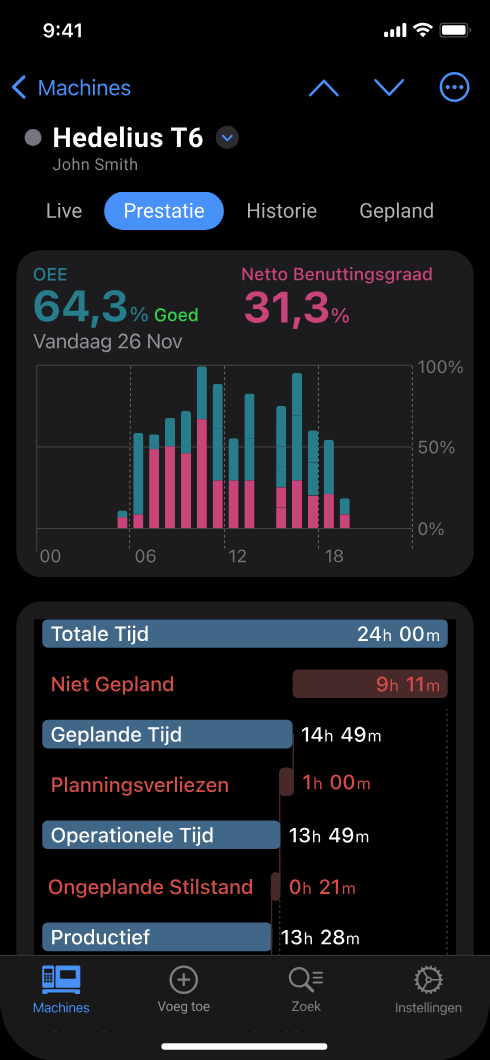

OEE en netto bezettingsgraad van een CNC-machine in de Smart Factory-appOEE en netto bezettingsgraad van een CNC-machine in de Smart Factory-app

Wat je op de besturing nodig hebt

  • De Siemens-optie ‘Access MyMachine / OPC UA’ is gelicenseerd: 6FC5800-0AP67-0YB0 of 6FC5800-0AP67-0YH0 voor 840D sl en 828D, 6FC5800-0BP67-0YB0 voor SINUMERIK ONE.
  • Een OPC UA-gebruiker met leesrechten (StateRead en FsRead, bijvoorbeeld via SinuReadAll).
  • Poort 4840 (of 4880) is bereikbaar op de juiste interface: X130 bij de 828D, X120 of X130 op de NCU.
  • Datum en tijd van de besturing kloppen, zodat de certificaten geldig zijn.
  • Een Windows-pc in het netwerk die altijd aan staat, voor de gratis connector.

Zo krijg je je data

De gratis connector draait op een Windows-pc of server in je netwerk die altijd aan staat. Eén connector leest alle machines uit. Hij maakt alleen uitgaande HTTPS-verbindingen via poort 443, je hoeft dus geen poorten van buitenaf open te zetten.

De connector kiest zelf het beveiligingsbeleid van de OPC UA-verbinding. Zodra hij de besturing bereikt, verschijnt de machine in de app.

Veelgestelde vragen

Welke Siemens-optie heb ik nodig?

Je hebt de optie ‘Access MyMachine / OPC UA’ nodig: 6FC5800-0AP67-0YB0 of 6FC5800-0AP67-0YH0 voor SINUMERIK 840D sl en 828D, 6FC5800-0BP67-0YB0 voor SINUMERIK ONE.

Wat is OPC UA?

OPC UA is een open standaard voor data-uitwisseling in de industrie. SINUMERIK Operate heeft een OPC UA-server aan boord, die Smart Factory uitleest.

Hoeveel OPC UA-verbindingen staat de Sinumerik toe?

Siemens staat vijf gelijktijdige OPC UA-sessies toe bij de 828D en tien bij de 840D sl. Kijk dus welke andere programma’s al OPC UA gebruiken.

Telt Smart Factory de werkstukken?

Ja, via de werkstukteller van de besturing. Daarvoor moet machinegegeven MD27880 actief zijn.

Zie je machines live

De connector en de apps zijn gratis. Je betaalt vanaf € 29 per machine per maand.

Start nuZo werkt het
